Paint Booth の驚きの性能
Modular 方式の大量生産で納期が早い
従来の塗装 booth のように掃除することがない
NCT 加工、組立で製造及び設置用意
作業粉塵の大きさ及び形態による様々な選択
Spray 塗装時発生する渦流現象防止

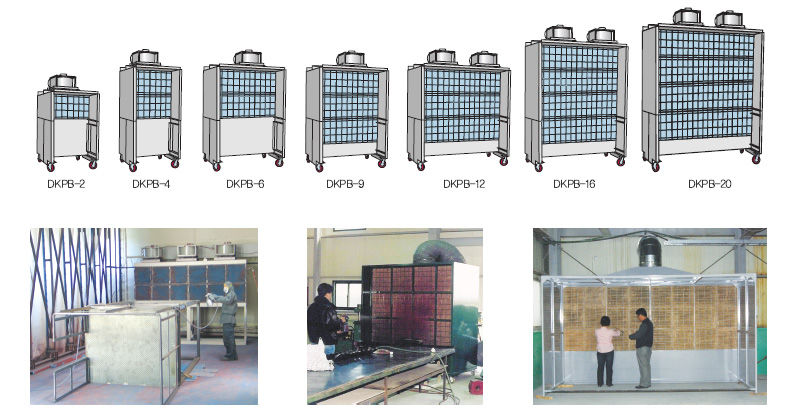

仕 様
MODEL DIMENSION (mm) Gross
Weight(kg)		 Fan & Motor Filter Q′ty
W L H
DKPB-04 1080 1700 1840 110 60㎥/min 430Ø 0.75kw (H)2 x (W)2 計4
h 1580 1700 1840 160 90㎥/min 500Ø 1.5kw (H)2 x (W)3 計6
DKPB-09 1680 1200 1760 200 135㎥/min 580Ø 2.2kw (H)3 x (W)3 計9
DKPB-12 2180 1200 1760 250 180㎥/min 675Ø 3.7kw (H)3 x (W)4 計12
DKPB-16 2180 1600 2360 300 240㎥/min 770Ø 3.7kw (H)4 x (W)4 計16
DKPB-20 2680 1600 2360 330 300㎥/min 835Ø 5.5kw (H)4 x (W)6 計20
DKPB-24 3180 1600 2360 400 (180㎥/mim 675Ø) x 2, 3.7kw x 2 (H)4 x (W)6 計24
DKPB-28 3680

1600

 2360 465 (210㎥/min 770Ø) x 2, 3.7kw x 2 (H)4 x (W)7 計28

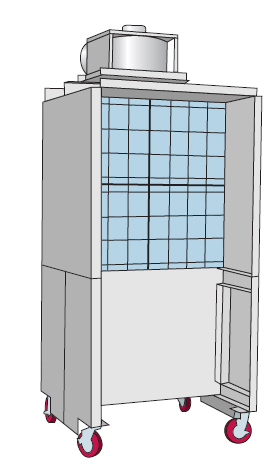

Dry Paint Booth Design
粉塵のサイズ及び形態によって多樣な選?
Modular 方式の大量生産で直ちに納品可能
Spray 塗料の時に?生される過流現象防止
NCT 加工、組立で製作及び取付が容易
??の塗料Boothとは違い、掃除工數が不要
Caster の付着で移動性が容易

Dry Paint Booth Filter 特徵
それぞれ異なる2種類のFILTERが10枚で組立セッティング
先方4枚のFILTERは45°ずつ4方向となっていて残り6枚の FILTERは中目の1枚ずつ縦・ 橫の2方向で重複し組立てら れるので合計10枚が1SETで構成される。
10層の厚さ、立体的な目の角度、方向
10層の厚さ、立体的な目の角度、方向などこの三者の適 切な構成結果で塗料、OIL、染料、INKなど習性のMISTは もちろん、GLASS、繊維、PLASTIC、その他の全種類の乾 性微細粉じんの吸着を 実現化した。
各目自体が立体化されていて吸收される空気が內部で乱 気流となるため今までFILTER表面に付着したのと比べ、 約25mm厚さを持つ內部のすべてに付着され吸着表面は 従来の約19倍となる。
難燃性FILTERを使うことで火災の危険がない。

平均13mmAqの圧力損失
立体鋼のサイズは吸着表面の拡大效果とともに気流が FILTER(2枚重なる)を通過する時に生ずる 圧力損失を 平均13mmAqになるよう設計した。したがって、 従来の塗料BOOTHとは違い数十倍の 吸着面積を持ち ながら、もっと小さい電動力を利用し吸着処理ができ るようになっている。

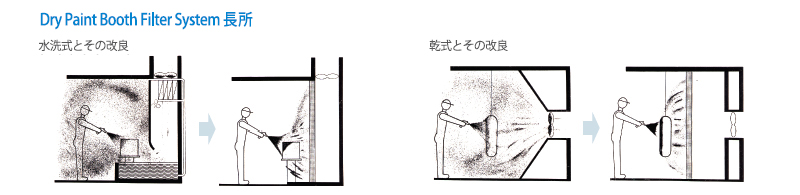

水膜板を取り外し、モトズ・クラフトフィルタ一をとりつけ、 排水口を ふさぐだけで排水による公害問題を一掃。水を一切使用 しないためポン プ、バルブ、水槽の修理、掃除が不要となり、 塗料ミストの99.5％が直 接フィルタ一に吸收されますのでその省力 化と、作業者の健康、衛生管 理は万全です。 ファンの手前にモトズ・クラフトフィルタ一を設置するだけで排氣ダ クトからの塗料飛散、ファンへの塗料付着がなくなります。更に、 オ 一バ一スプレ一された噴霧塗料の流れが一変しフィルタ一方向に強 力 吸收されますので、作業者がミストをかぶることがありません。
