Impinjet Scrubber ?
HSIS(Han sung impinjet scrubber)は従来のPacked Tower及びSpray Scrubberの長所を混合・適用し、集塵效率を極大化させた当社固有の特許品目。
従来のTowerとScrubberの長所を混合しDustとFumeを同時に捕集できるように設計されて内部構造は3段のSpray nozzle、Impinge part、Packing partで構成。

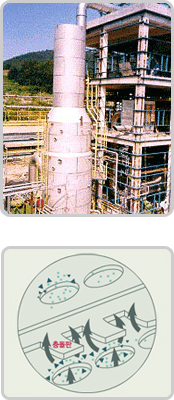

Scrubber下部に流入された汚染ガスがImpinge Holesと水膜層を高速(Max.15m/sec)通過しながら大体の埃と臭いをとり除いて残存する物質(特に、0.1um以下のMonomer Fume)は3段のSpray Waterと充電層を通過しながらほとんど完璧に除去されるImpact Plateには処理ガス量によって違うが数百～数千のHolesと衝突板で構成されて高速で通過された汚染ガスは衝突力による泡沫現象と噴霧水によってDustが捕集される。
充電層(Trarette)はliquidの分散(Distribution)及びガスの接触面積を大きくしてMonomer Fumeを效果的に吸着除去。

特徴
Dust(1～100um)とMonomer Gas(0.001～0.1um)を同時に除去: Packed Towerの捕集可能な範囲は0.001～0.08umである。
粒径1um以上のParticleの場合、Max.99.9%で效率が非常に高い。
ガス種類及び汚染水の濃度によってImpact PlateをMulti-stageで取付が可能であり、断水が多いほど效率が増大。
Packed Towerより流速が速いので(Max 2.5 m/sec)取付面積が小さく、製作費用が安い。 衝突版にHolesが多くて埃及びガス捕集が均一でチャネリング現象がない

適用分野
ABS/PS/PVC工場など化学工場、肥料工場のHFガス、ボイラー煤煙、埃/匂い/ガスの同時吸着が必要な場所、SO2, Cl2, HCL, HF, H2S, Formalin, Phosgenなどが発生する場所

SPECIFICATION
Model Gas Rate
(㎥/min)		 Body size (mm) Unit
cyc'e
수량		 Weight
(kg)		 Press'
drop
(mmAq)		 Boiler
capa'
(ton/hr)
W L H
HSCY-3 30 360 850 2600 3 350 60 1
HSCY-6 60 970 950 2900 6 620 60 2
HSCY-9 90 970 1140 3300 9 750 60 3
HSCY-12 120 1080 1140 3300 11 940 60 4
HSCY-15 150 1180 1320 3700 14 1100 60 5
HSCY-18 180 1300 1340 3700 18 1320 70 6
HSCY-21 210 1420 1340 3700 20 1470 70 7
HSCY-24 240 1300 1530 4000 23 1640 70 8
HSCY-30 300 1560 1630 4100 28 2030 80 10
HSCY-45 450 1800 1880 4300 440 3050 80 15
HSCY-60 600 1980 2080 5700 60 4160 90 20
HSCY-70 700 2240 2220 6580 77 4720 90 25
● 上記表の数値は現場の作業環境によって異なります。
