Dry Paint Booth의 놀라운 성능
Modular방식 대량 생산으로 즉시 납품가능
종래의 도장 Booth처럼 청소의 수고가 불필요
NCT가공, 조립으로 제작 및 설치용이
작업물체의 크기 및 형태에 따라 다양한 선택
Spray도장시 발생되는 와류현상 방지

SPECIFICATION
MODEL DIMENSION (mm) BOOTH
총중량(kg)		 Fan & Motor Filter Q′ty
W L H
DKPB-04 1080 1700 1840 110 60㎥/min 430Ø 0.75kw (높이)2 x (폭)2 計4
DKPB-06 1580 1700 1840 160 90㎥/min 500Ø 1.5kw (높이)2 x (폭)3 計6
DKPB-09 1680 1200 1760 200 135㎥/min 580Ø 2.2kw (높이)3 x (폭)3 計9
DKPB-12 2180 1200 1760 250 180㎥/min 675Ø 3.7kw (높이)3 x (폭)4 計12
DKPB-16 2180 1600 2360 300 240㎥/min 770Ø 3.7kw (높이)4 x (폭)4 計16
DKPB-20 2680 1600 2360 330 300㎥/min 835Ø 5.5kw (높이)4 x (폭)6 計20
DKPB-24 3180 1600 2360 400 (180㎥/mim 675Ø) x 2, 3.7kw x 2 (높이)4 x (폭)6 計24
DKPB-28 3680

1600

 2360 465 (210㎥/min 770Ø) x 2, 3.7kw x 2 (높이)4 x (폭)7 計28

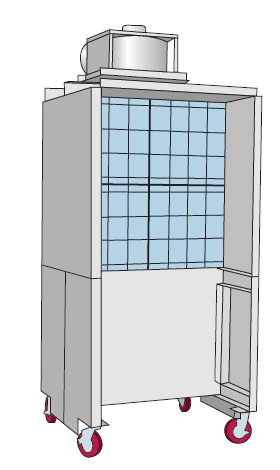

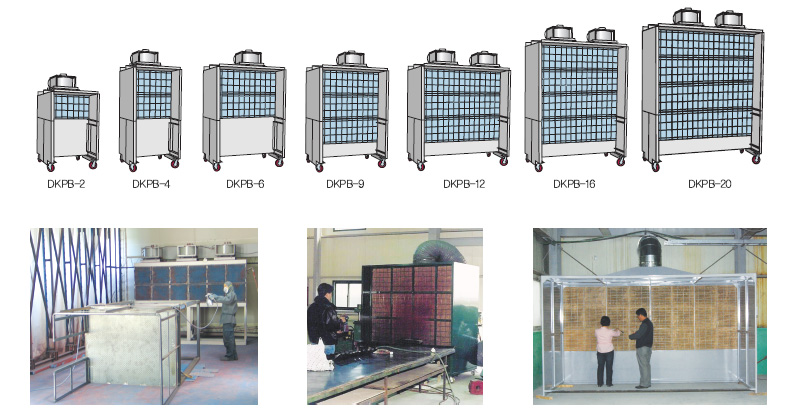

Dry Paint Booth Design
작업물체의 크기 및 형태에 따라 다양한 선택
Spray 도장시 발생되는 와류현상 방지
종래의 도장 Booth 처럼 청소의 수고가 불필요
Modular 방식대 량생 산으로 즉시 납품가능
NCT 가공, 조립으로 제작 및 설치용이
Caster 부착으로 이동성 용이

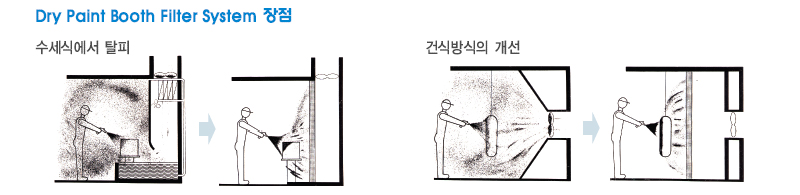

Dry Paint Booth Filter 특징
각기 다른 2종류의 필터가 10 장으로 조립 Setting
앞쪽 4장의 Filter 는 45'씩 4방향으로 되어있고 나머지 6장의 Filter 는中目의 1매씩 종·횡2방향으로 중복 조립되므로 합계10 장이 1 Set 로 구성된다.
10 층의 두께, 입체적目의 각도, 방향
10 층의 두께, 입체적 目의 각도, 방향 등 삼자의 적절한 구성결과로 갖는 결과는 塗料, Oil, 染料, Ink 등 習性의 Mist 는 물론Glass, 섬유, Plastic 기타 모든 종류의 건성 미세 분진의 흡착을 실현했다.
각 目 자체가 입체화 되어 있어 흡수되는 공기가 내부에서 난기류가 되기 때문에 이제까지의 Filter 표면에서 부착된 것과 비교하여 약25m/m 두께를 갖는 내부 모든 것에 부착되어 흡착표면은 종래의 약 19 배 가된다.
난연성 Filter 를 사용함으로써 화재의 위험이없다.

평균 13mmAq 의 압력 손실
입체망의 크기는 흡착표면의 확대효과와 함께 기류가 Filter(2 장겹침)를 통과할 때 생기는 압력 손실을 평균 13mmAq 가 되도록 설계하였다. 따라서 기존의 도장Booth 와는 달리 수십배의 흡착 면적을 가지면서 더욱 적은 전동력을 이용하여 흡착처리가 가능하게 되어 있다.
(주)한성기건의 Filter 는 종래의 방법에 사용되던 Water Curtain 및 세척 System을 없애므로서 배수에 의한 환경문제를 근본적으로 해결하였습니다. 또한 물을 전혀 사용하지 않으므로 Pump, Valve
및 Water Tank 의 수리, 청소가 전혀 필요없으므로 도료 Mist 의 99.5% 이상이 직접 Filter 에 흡수되므로 에너지 절약 및 작업자의 안전관리와 위생관리에 혁신적 인System 입니다. 		(주)한성기건의 Filter 는 Fan 의 바로 앞에 설치하므로 배기 Duct 내에서의 도료비산 및 도료가 Fan 에 직접 포착되는 것을 방지 할 수 있고, 또한 Over Spray 된 분무도료의 흐름이 Fan 의 기류에 따라 일정하게 흐르기 때문에 Filter 에 직접 강력하게 포집되어 작업자가 Mist 를 덮어 쓸 염려가 없어집니다.
